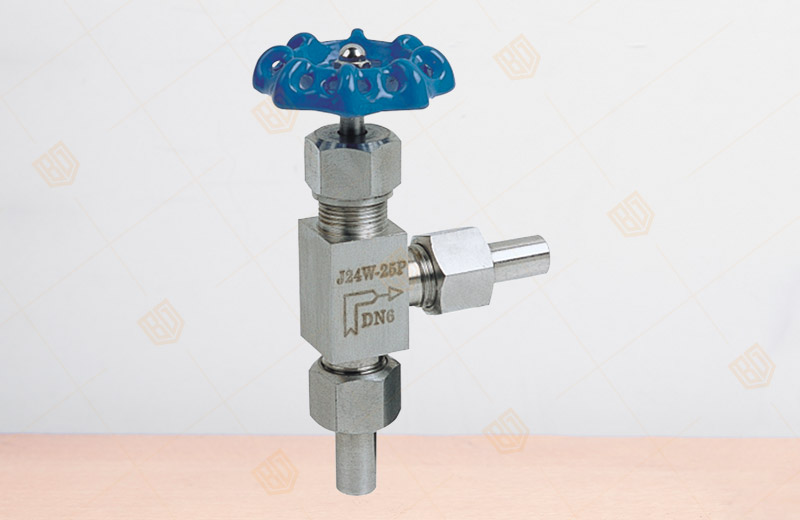

J24W角式截止閥
產品概況
產品型號：J24W
產品口徑：DN6-DN25mm
公稱壓力：PN1.6-32.0MPa
結構形式：角式
驅動方式：手動
閥體材質：不銹鋼304，316等
工作溫度：200℃
連接形式：外螺紋
| 零件名稱 | 閥體、閥蓋 | 閥桿、閥瓣 | 填料 |
| J24W-160P-DN3 |
鉻鎳不銹鋼 |
不銹鋼 |
聚四氟乙稀、柔性石墨 |
| J24W-320P-DN6 |
優質碳鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
J24W角式截止閥主要性能規范
|
型號 |
PN(MPa) |
試驗壓力 |
工作壓力MPa |
工作溫度℃ |
適用介質 |
||
|
殼體 |
密封（液） |
密封（氣） |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油氣水、油品等 |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
J24W角式截止閥主要外形及連接尺寸
|
型號 |
DN(mm) |
尺寸 |
重量（Kg） |
|||||
|
L1 |
Do |
D2 |
H |
H1 |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
170 |
14 |
3 |
1.0 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
170 |
14 |
6 |
1.0 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J24W角式截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
