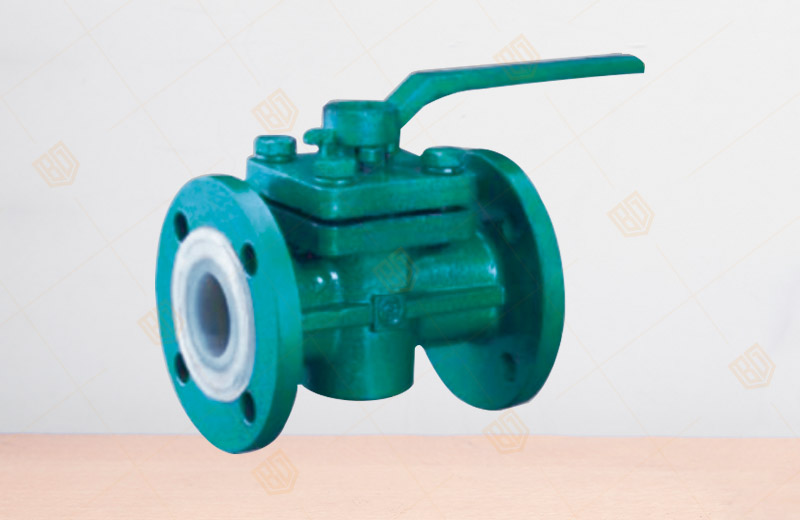

X43F襯氟旋塞閥

產品概況

產品型號：X43F
公稱通徑：DN15~500mm
壓力等級：全襯：PN0.6、1.0、1.6 半襯：1.0 1.6 2.5 4.0MPa
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
設計與制造：GB12240
結構長度：GB12221
法蘭連接尺寸：JB78 JB79 GB HG SH

X43F襯氟旋塞閥產品詳情

X43F襯氟旋塞閥產品用途

百鋼閥門集團生產銷售的X43F襯氟旋塞閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。

X43F襯氟旋塞閥閥門測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

X43F襯氟旋塞閥主要零件材料

閥體：鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼閥蓋：鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼
襯里：氟塑料塞子：碳鋼、不銹鋼手柄：碳鋼蝸輪裝置：組合件

X43F襯氟旋塞閥部件列表

1、閥體、2、閥蓋3、塞子4、蝸輪裝置1、閥體、2、閥蓋3、閥體襯里4、塞子5、手柄

X43F襯氟旋塞閥主要外形尺寸

公稱通徑		L		D					D1					D2					n-Фd
DN	NPS	0.6 1.0 1.6 2.5 4.0		0.6	1.0	1.6	2.5	4.0	0.6	1.0	1.6	2.5	4.0	0.6	1.0	1.6	2.5	4.0	0.6	1.0	1.6	2.5	4.0
15	1/2	130	140	80	95	95	95	95	55	65	65	65	65	40	45	45	45	46	4-12	4-14	4-14	4-14	4-14
20	3/4	130	152	90	105	105	105	105	65	75	75	75	75	50	55	55	55	56	4-12	4-14	4-14	4-14	4-14
25	1	140	165	100	115	115	115	115	75	85	85	85	85	60	65	65	65	65	4-12	4-14	4-14	4-14	4-14
32	11/4	165	178	120	135	135	135	140	90	100	100	100	100	70	788	788	788	76	4-14	4-18	4-18	4-18	4-18
40	11/2	165	190	130	145	145	145	150	100	110	110	110	110	80	85	85	85	84	4-14	4-18	4-18	4-18	4-18
50	2	203	216	140	160	160	160	165	110	125	125	125	125	90	100	100	100	99	4-14	4-18	4-18	4-18	4-18
65	21/2	222	241	160	180	180	180	185	130	145	145	145	145	110	120	120	120	118	4-14	4-18	4-18	8-18	8-18
80	3	241	283	185	195	195	195	200	150	160	160	160	160	125	135	135	135	132	4-18	4-18	8-18	8-18	8-18
100	4	305	305	205	215	215	230	235	170	180	180	190	190	145	155	155	160	156	4-18	8-18	8-18	8-23	8-22
125	5	356	281	235	245	245	270	270	200	210	210	220	220	175	185	185	188	184	8-18	8-18	8-18	8-25	8-26
150	6	394	403	260	280	280	300	300	225	240	240	250	250	200	210	210	218	211	8-18	8-23	8-23	8-25	8-26
200	8	457	419	315	335	335	360	375	280	295	295	310	320	255	265	265	278	284	8-18	8-23	12-23	12-25	12-30
250	10	533	457	370	390	405	425	450	335	350	355	370	385	310	320	320	332	315	12-18	12-23	12-25	12-30	12-33
300	12	610	502	435	440	460	485	515	395	400	410	430	450	362	368	375	390	409	12-23	12-23	12-25	16-30	16-33
350	14	686	762	485	500	520	550	580	445	460	470	490	510	412	428	435	448	465	12-23	16-23	16-25	16-34	16-360
400	16	762		535	565	580			495	515	525			462	482	485			16-23	16-25	16-30
450	18	864		590					550					518					16-23
500	20	914		640					600					568					16-23

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的X43F襯氟旋塞閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
