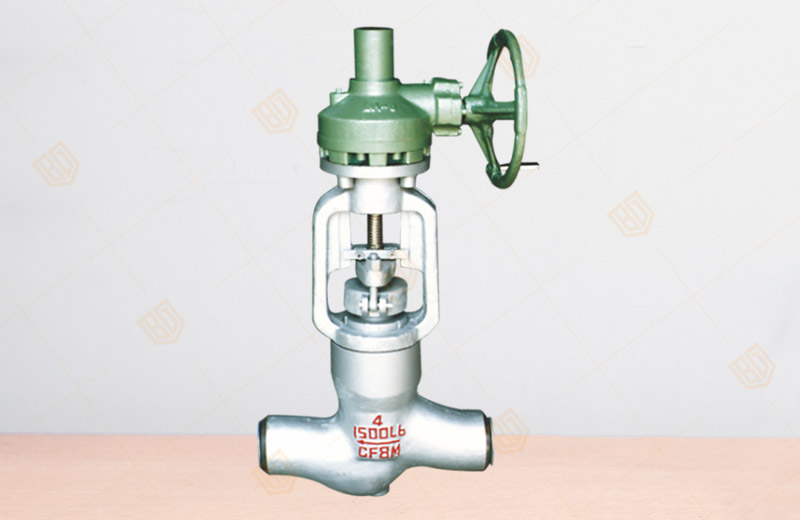

J561Y正齒輪截止閥
產品概況
產品型號：J561Y
公稱通徑：15～200MM
公稱壓力：6.4～42Mpa
適用溫度：≤550℃
主要材料：碳鋼、不繡鋼等
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF
J561Y正齒輪截止閥規格主要尺寸和重量
| DN | 主要尺寸 | 電裝型號 | 重量 | |||||
| mm | in | d | L | H | D0 | L1 |
|
|
| 1500Lb | ||||||||
| 125 | 5 | 100 | 580 | 995 | 460 | 332 | BA-1 | 303 |
| 1170 | 610 | 417 | BA-2 | 388 |
|
|
|
|
| 150 | 6 | 125 | 630 | 1360 | 460 | 332 | BA-1 | 680 |
| 200 | 8 | 150 | 770 | 1500 | 610 | 417 | BA-2 | 762 |
| 2000Lb | ||||||||
| 100 | 4 | 80 | 570 | 1125 | 460 | 332 | BA-1 | 286 |
| 1185 | 610 | 417 | BA-2 | 425 |
|
|
|
|
| 125 | 5 | 96 | 660 | 1370 | 610 | 417 | BA-2 | 460 |
| 1435 | 760 | 459 | BA-3 | 525 |
|
|
|
|
| 150 | 6 | 118 | 760 | 1430 | 610 | 417 | BA-2 | 560 |
| 1495 | 760 | 459 | BA-3 | 625 |
|
|
|
|
| 2500Lb | ||||||||
| 100 | 4 | 70 | 570 | 1125 | 460 | 332 | BA-1 | 406 |
| 1185 | 610 | 417 | BA-2 | 451 |
|
|
|
|
| 125 | 5 | 88 | 660 | 1370 | 610 | 417 | BA-2 | 505 |
| 1435 | 760 | 459 | BA-3 | 580 |
|
|
|
|
| 150 | 6 | 104 | 760 | 1430 | 610 | 417 | BA-2 | 605 |
| 1495 | 760 | 459 | BA-3 | 680 |
|
|
|
|
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J561Y正齒輪截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
